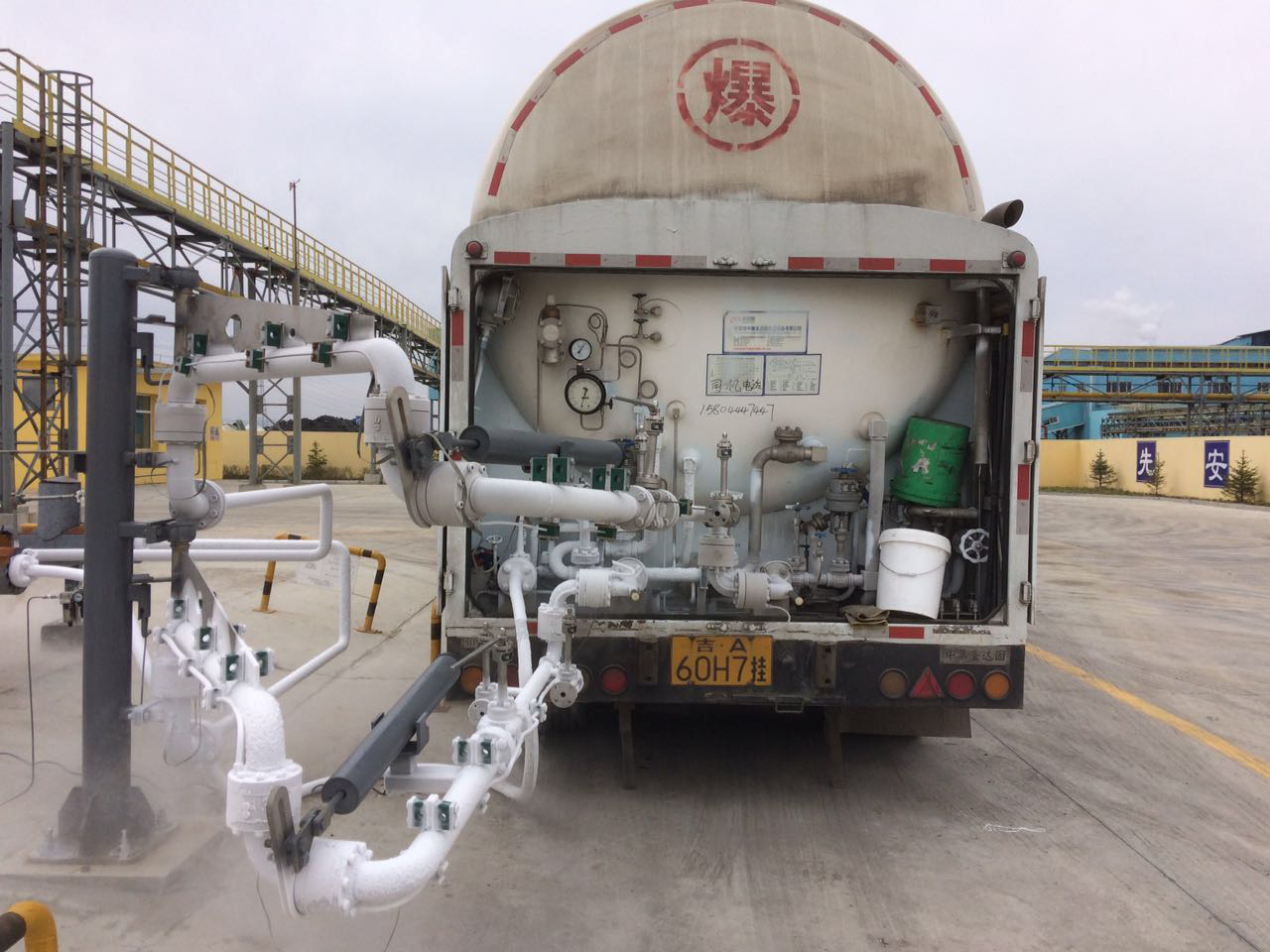

LNG超低溫鶴管

日期:2017-09-14 / 人氣:11561


型號:LNG專用

組成:立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥

適用介質:LNG 、液氮

管道材質:304不銹鋼

液/氣相口徑:DN50/DN50

工作溫度:-196~256℃

工作壓力:-0.08~6.0MPa


LNG鶴管(低溫鶴管)性能:

LNG鶴管、低溫裝車臂(低溫鶴管)應能適用低溫操作條件、使用壽命長、安全可靠等特點。
LNG鶴管、低溫裝車臂(低溫鶴管)應能保證實現裝車平臺與槽車之間的連接,滿足流體流通的要求。在總體設計或零部件選型設計時應考慮更換旋轉接頭密封圈的方便。同時為了作業的安全,必須防止靜電、摩擦或碰撞產生火花。
LNG鶴管(低溫鶴管)結構:
LNG鶴管、低溫裝車臂由立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥等機構組成。
LNG鶴管、立柱下端配置有連接底板,采用4根螺栓固定于裝車平臺上。

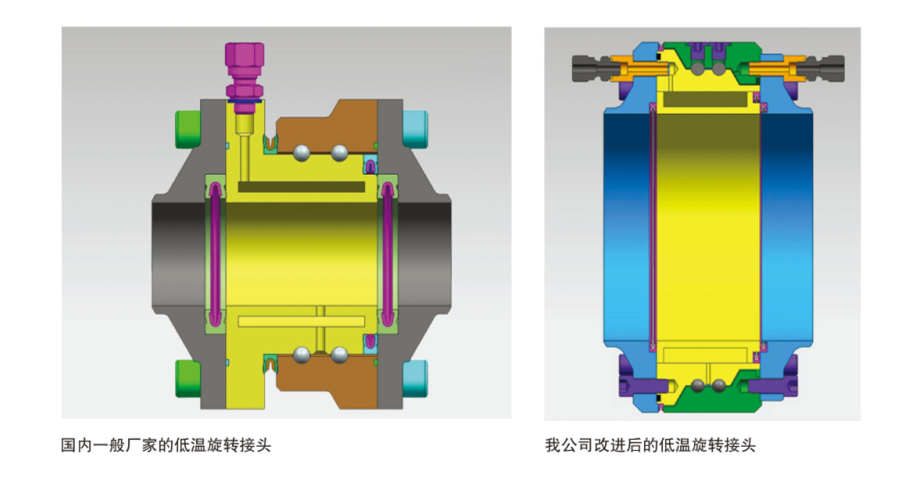

LNG鶴管、旋轉接頭要求密封可靠、轉動靈活并具有較高的強度,使用壽命長。密封圈的更換方法簡單方便。制造低溫裝車臂的原材料必須有質量合格證明書。
LNG鶴管(低溫鶴管)工藝方法:
1.內外圈復式滾道由精密數控車床一次加工完成,保證尺寸精度
2.內圈不銹鋼密封面經鏡面拋光
3.外圈均經過T235調質處理
4.密封面(金屬密封面及密封圈密封面)均采用鏡面拋光
5.各工序有嚴格的檢查
6.LNG鶴管(低溫鶴管)管線焊接所有工藝管線均采用TIG鎢極氬弧焊, 焊縫經探傷檢查,達到Ⅱ級以上要求。

江蘇菲諾機械設備有限公司提供專業生產的(鶴管)流體裝卸設備,產品規格品種齊全、使用安全可靠、操作輕便靈活、安裝維修方便、密封性能優越,本公司設計制造的低溫鶴管能為LNG的儲運提供良好的安全保障。





序號 項目內容 要求 序號 項目內容 要求
1 型號 AL 2543 19 裝載端連接 DN50/HG20592-2009 PN25 RF
2 處理的介質 LNG 20 氣相端連接 DN50HG20592-2009 PN25 RF
3 液相直徑 DN80-50 21 排放接口連接 Yes
4 氣相直徑 DN80-50 22 氮氣吹出系統 3/4吋 、1吋
5 操作壓力 0. 5Mpa 23 低溫隔離閥門 2“球閥,液相臂和氣相臂各一個
6 設計壓力 Liquid:1.6MPa 24 內臂 SS304L
7 操作溫度 -196- 65攝氏度 25 外臂 SS304L
8 設計溫度 -196/65攝氏度 26 立柱 CS
9 黏度 0.1336CP 27 接頭/旋轉接頭 SS304L
10 密度 447.8(liquid) Kg/m3 28 平衡單元 CS
11 流量(最大) 裝車:80(liquid) m3/h, , 29 O型環 PTFE
12 地震載荷 0.2 G 30 墊圈 金屬纏繞墊/PTFE
13 允許壓力下降 0.03MPa 31 低溫隔離球閥 Yes
14 氣體回收 Yes 32 排放連接 Yes
15 操作 Manual  手動 33 可移動彎管 Yes
16 內臂尺寸 DN80 34 氮氣吹除系統 yes
17 外臂尺寸 DN80-50 35 基礎螺栓 Yes
18 平衡類型 彈簧 36 停車鎖緊裝置 Yes


?
